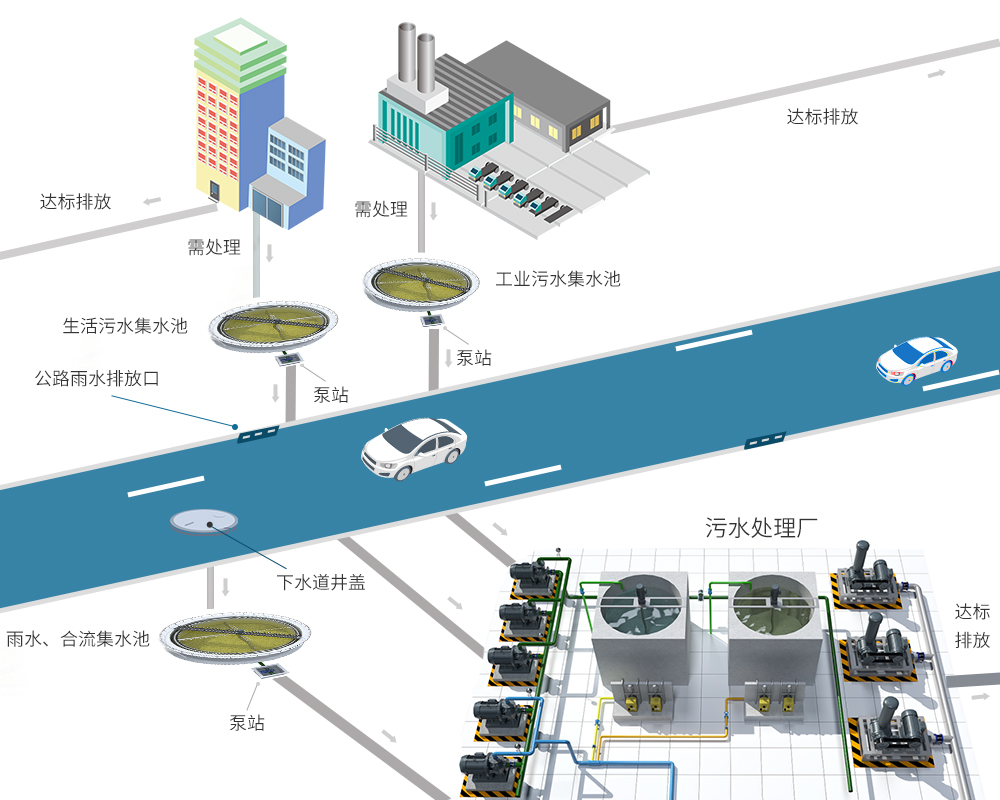

污水泵站是城镇排水工程中用于抽升和输送污水的工程设施，是污水系统的重要组成部分。当污水管道中的污水不能依靠重力自流输送或排放、或因管道埋设过深导致施工困难、或处于干管终端需抽升后才能进入污水处理厂时，均须设置污水泵站。

一、水泵的选择

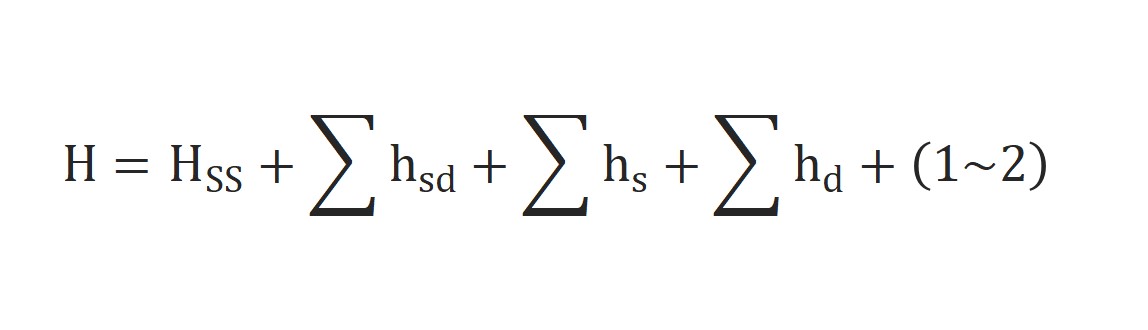

根据污水泵站的实际情况要求，其流量应满足最高日最高时污水量；其净扬程需从集水池最低水位算起至输水最高处（安全扬程为1~2米），公式：

水泵泵型选择要求：

型号尽量整齐，单机流量最好相当于设计流量的二分之一到三分之一；当型号不同时：两台：小泵流量不小于大泵流量的二分之一；一大二小：小泵流量不小于大泵流量的三分之一；一般选用立式污水泵，泵房高度不够时可以选用卧式污水泵。

选泵要点：

1. 所选水泵在集水池水位变化范围内都应在高效段内；

2. 水泵并联时，联合运行与单泵运行时都应在高效段内；

3. 选用工作泵的要求是在满足最大排水量的条件下，减少投资，节约电耗，运行安全可靠，维护管理方便；

①．流量选择：大小兼顾、型号整齐，

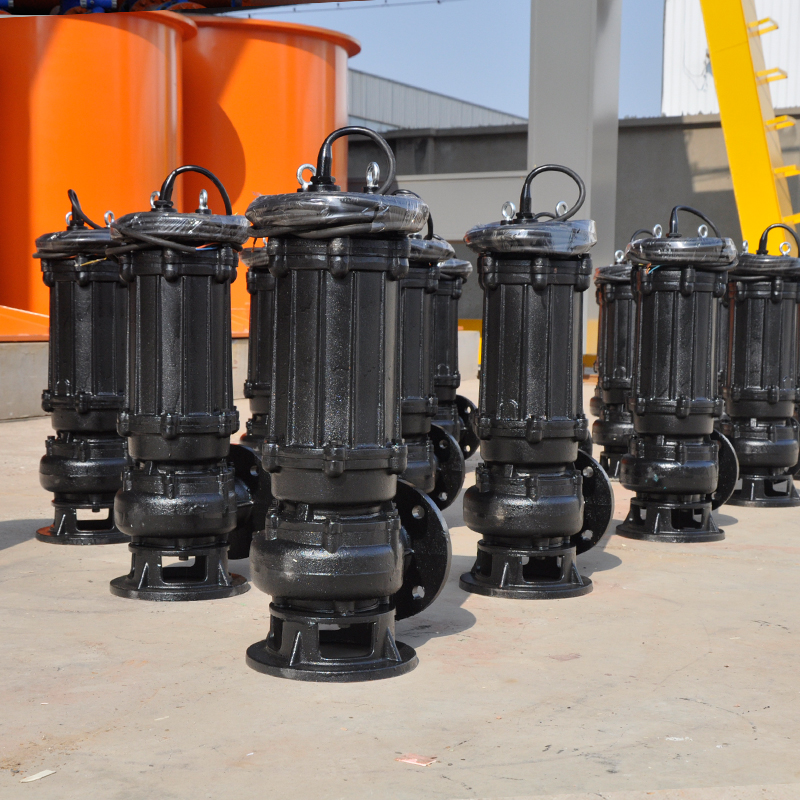

②．泵的形式：污水泵站中一般选择立式离心污水泵，

A. 当流量大时，可选用轴流泵；

B. 当泵房高度不够时，可选用卧式离心泵；

C. 当污水泵站用于排出含酸性或其他腐蚀性工业废水时，应选用耐腐蚀性的水泵

D. 当用于排除污泥时，应尽可能的选择污泥泵。

4. 备用泵的选择：当泵站经常工作的水泵不足4台，且为同一型号时，可只设一套备用机组；当超过4台，除安设一套备用机组外，在仓库还应存放一套；

5. 考虑扩建问题。

泵站机组配备：

小型泵站：最高日污水量为5000㎡以下时，机组需配备1~2套。

大型泵站：最高日污水量为15000㎡以上时，机组需配备3~4套。

集水池的设计：

集水池设计原则上要满足安装格栅和吸水管要求，水泵工作周期内完成污水调蓄功能（集水池水位保持在允许范围），尽量减小容积。

设计规范：

大型污水泵站：根据水泵机组启停所需时间确定，其容积不小于泵站中最大一台泵5分钟的出水量；

小型污水泵站：由于夜间流量不大，所以泵停止运转，集水池容积按夜间入流量计算；

污泥泵站：新鲜污泥、消化污泥、活性污泥泵站的集泥池容积根据沉淀池、消化池一次排除或回流剩余污泥泥量计算

自动控制泵站：按控制出水量分一、二级：

一级工作 W=Q/4n

二级工作 W=（Q2-Q1）/4n （n为水泵每小时启动次数）

布置特点

污水泵站机组布置

1、机组布置
污水泵通常为轴向进水，一侧出水，采用并列布置(卧式)或选择立式机组
为减小集水池容积，污水泵启停较频繁，故采用自灌式工作

2、管路布置（考虑杂质淤积、便于检修等问题）

①单独吸水管

②吸水管设计流速 1.0-1.5m/s，且大于不淤流速0.7m/s

③对非自灌泵站：不允许设底阀，应设喇叭口（D=1.3-1.5d）采用抽真空引水

④压水管流速不大于1.5m/s，并大于0.7m/s

⑤压水各管不得从干管底部接入联络管
a.站内管道用明装，考虑检修和交通，避免使用钢管（不耐腐蚀)

泵房内部标高

集水池

集水池：

最高水位：小型泵站取进水管渠底部标高；大、中型泵站取进水管渠设计水位标高。

竖向布置：有效水深1.5-2.0m，底坡 l=0.1-0.2，淹没深0.4m，悬空高度0.8D。

隔栅：工作平台比集水池最高水位高0.5m，平台宽度0.8-1.0m，边沿栏杆高1m。

机器间:

自灌式泵房：机器间底板标高与集水池同圈。

非自灌式泵房：由泵轴安装高推算机器间底板高度，其上层平台高于室外地坪0.5m。

辅助设备

1.格栅

设计参数：安放倾角60°~80°，宽度为1.2-1.5m

2.水位控制器

泵站启停频繁→自动控制→由水位继电器接发信号

类型:浮球液位控制器，另电极液位控制器（晶体管,三极管、干簧管)

3.计量设备

污水处理厂在出口明渠或进口沉沙池上设有计量槽（如：巴式计量槽），故污水泵房不设流量计

单独污水泵站:电磁流量计、弯头水表或文式管水表,注意防止传压细管堵塞

4、引水装置（对非自灌式，真空泵与污水泵之间设气水分离箱）

5、冲洗设备：

压水管接出直径为50-100mm的直管伸入集水坑，利用水泵运行时的出水压力冲洗坑内沉渣

6排水设备

非自灌泵房，机器间污水自流泄入集水池

当吸水管能形成真空时，可在水泵吸水口附近接出小管伸入集水坑，当水泵低水位工作时将坑中污水抽走。

7、采暖通风：利用通风管自然通风，机器间屋顶设置风帽

8、起重设施：0.5t-2.0t手动单梁吊车；>2.0t手动桥式吊车

泵站举例

工艺特点

自灌式、地下或半地下式、合建式泵站

泵房埋深取决于水管渠埋深，地下水位之下采用钢筋混凝土结构，设防水措施，根据土压、水压设计井筒，抗浮力设计底板。
